7、平缓弯曲准则

陡峭的弯曲需特殊的⼯具，且成本⾼。此外，过小的弯曲半径易产生裂纹，在内侧面上还会出现皱折(见下图)

(a)  不合理结构    (b)改进结构

(a)不合理结构     (b)改进结构

8、避免⼩圆形卷边准则

薄板构件的棱边常用卷边结构,这有多项好处。

(1)  加强了刚度;

(2)  避免了锋利的棱边;

(3)  美观。但卷边应注意两点:⼀是半径应大于1.5倍的板厚;⼆是不要完全的圆形,避免给加⼯带来困难,下图所示的卷边b比a所示的卷边更易加⼯。

(a)     不合理结构      (b)改进结构

9、槽边不弯曲准则

弯曲棱边和槽孔棱边要相距⼀定的距离,推荐值是弯曲半径加上2倍的壁厚。弯曲区受力状态复杂, 且强度较低。有缺口效应的槽孔也应排除在这个区域以外。既可以将整个槽孔远离弯曲棱边,也可以让槽孔横跨整个弯曲棱边(见下图)。

（a）不合理结构         (b)改进结构

10、复杂结构组合制造准则

空间结构过于复杂的构件,完全靠弯曲成形⽐较困难。因此尽量将结构设计得简单⼀些,在⾮复杂不可的情况下,可用组合构件,即将多个简单的薄板构件⽤焊接,螺栓连接等⽅式组合在⼀起。

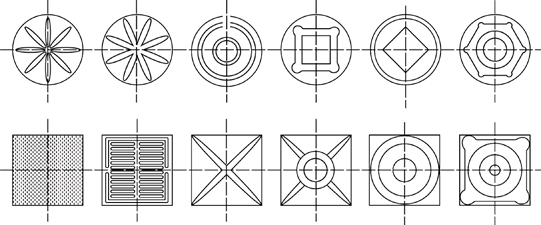

11、避免直线贯通准则

薄板结构有横向弯曲刚度较差的缺点。⼤平板结构易屈曲失稳。进⼀步还会弯曲断裂。通常⽤压槽来提高其刚度。压槽的排列⽅式对提高刚度的效果影响很大,压槽排列基本原则是避免无压槽区域直线贯通。贯通的低刚度窄带易成为整个板⾯屈曲失稳的惯性轴。失稳总要围绕⼀个惯性轴,因此,压槽的排列要切断这种惯性轴,使它越短越好。图21a所示的结构,无压槽区域形成多条贯通的窄条。 下图所示围绕这些轴,整个板的弯曲刚度没有改进。

下图所示结构没有潜在的连通失稳惯性轴

12、 压槽连通排列准则

压槽的终点疲劳强度低是薄弱环节,如果压槽连通,其部分终点将消灭。下图是⼀个卡车上的电瓶箱, 它受动载作用,a结构在压槽端都产生了疲劳破坏，b结构就不存在这⼀问题。

（a）不合理结构     (b)改进结构

陡峭的压槽端面应避免,可能的情况下压槽延至边界，压槽的贯通消除了薄弱的端部。

（a）不合理结构      (b)改进结构

压槽的交汇处要有足够大的空间,使得各压槽之间的相互影响减少

(a)不合理结构      (b)改进结构

13、空间压槽准则

空间结构的失稳不只限于某⼀⽅面,因此,只在⼀个平面上设置压槽不能达到提高整个结构抗失稳能力的效果。如图所示的U型和Z型结构,它们的失稳会发生在棱边附近。解决这个问题的⽅法是将压槽设计成空间的(见图b结构。)

(a)不合理结构         (b)改进结构

14、局部松驰准则

薄板上局部变形受到严重阻碍时会出现皱折。解决的办法是在皱折附近设置几个小的压槽,这样减低局部刚度,减少变形阻碍。

(a)  不合理结构   (b)改进结构

15. 冲裁件的构型准则

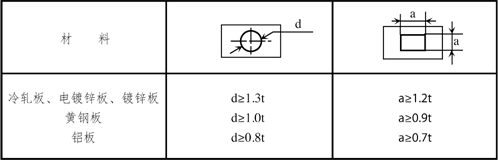

⑴.最小冲孔直径或⽅孔的最小边长冲孔时，应受到冲头强度的限制，冲孔的尺寸不能太小，否则容易损坏冲头。最小冲孔直径及最小边长见表。

* t为材料厚度，冲孔最⼩尺⼨⼀般不⼩于0.3mm。

⑵.冲切缺口原则

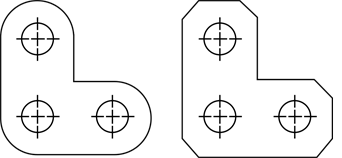

冲切缺口应尽量避免尖角，如a图所示。尖⻆形式容易减短模具使用寿命，且尖角处容易产生裂纹。应改为如b图所示。

  (a)  图               (b) 图

R≥0.5t(t-材料厚度)，冲裁件的外形及内孔应避免尖角。在直线或曲线的连接处要有圆弧连接，圆弧半径R≥0.5t（t为材料壁厚）。

在设计产品零件时，必须考虑到容易制造的问题，⼀些方法既能使加⼯容易，使材料节约，还能使强度增加、不出废品。

钣金件的⼯艺性是指零件在冲切、弯曲、拉伸加⼯中的难易程度。良好的工艺应保证材料消耗少，⼯序数少，模具结构简单，使⽤寿命，产品质量稳定。

在⼀般情况下，对钣金件⼯艺性影响最⼤的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加⼯⼯艺的要求和特点，这里推荐几条设计准则：

1、简单形状准则

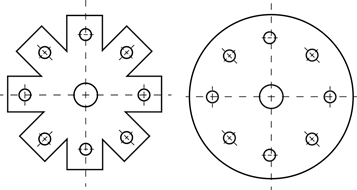

直线曲线简单，圆比椭圆及其它⾼阶曲线简单，规则图形比不规则图形简单，见下图。

(a)不合理结构            (b)改进结构

(a)  不合理结构             (b)改进结构

图a的结构适合大批量生产，冲裁切割对设备要求较高，小批量产时，宜用图b所示结构。

2.节省原料准则（冲切件的构型准则）

节省原材料意味着减少制造成本。零碎的下脚料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料,特别在批量的构件下料时效果显著，减少下脚料的途径有：

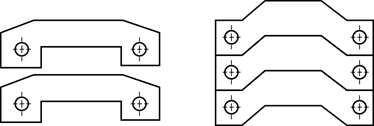

1)   减少相邻两构件之间的距离

(a)  不合理结构             (b)改进结构

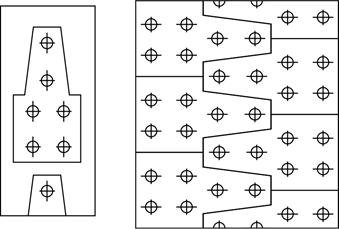

2)巧妙排列

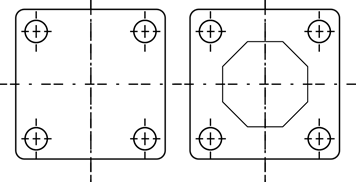

3）将大平⾯处的材料取出用于更小的构件

(a)  不合理结构          (b)改进结构

3.⾜够强度刚度准则

1）带斜边的折弯边应避开变形区

2）两孔之间的距离若太小，在切割时有产⽣裂纹的可能。

零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有⼀定的限制。当冲孔边缘与零件外形边缘不平时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

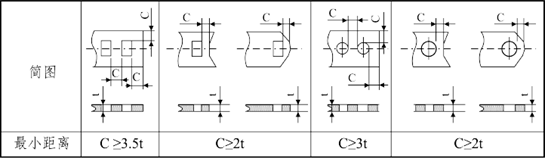

最小孔边距和孔间距见表：

模具制作上以圆孔最坚固、好制造、易维修，唯开孔率较低。

3）细长的板条刚度低，也易在剪裁时产生裂纹，特别是对刀具的磨损严重。

冲裁件的凸出或凹入部分的深度和宽度，一般情况下，应不小于1.5t(t为料厚)，同时应该避免窄长的切口与和过窄的切槽，以便增大模具相应部位的刃口强度。见下图

对一般钢A≥1.5t；对合金钢A≥2t；对黄铜、铝A≥1.2t；t—材料厚度。

4.可靠冲裁准则

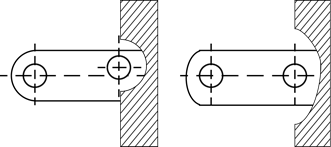

图a所示的半圆切线结构冲裁加工很难。因为这要求准确地确定刀具和工件之间的相对位置。准确测量定位不仅费时，更重要的是，刀具由可磨损和安装的误差，精度通常达不到这么高的要求。这样的结构一旦加工稍有偏差，质量很难保证，且切割外观差。所以应采用图b所示的结构，它可保证可靠的冲裁加工质量。

  (a)不合理结构           (b)改进结构

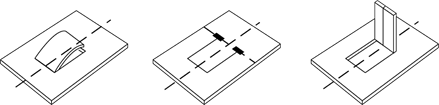

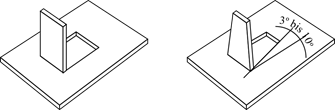

5.避免粘刀准则(穿破件的构型准则)

在构件中间冲裁切割时会出现刀具和构件粘接交紧的问题。

解决的办法：

(1)留有一定的坡度；

(a)不合理结构          (b)改进结构

(2)切割面连通见下图。

(a)  不合理结构    (b)改进结构

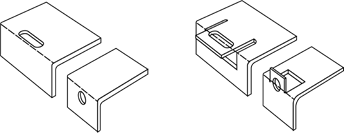

当搭接在一道工序中用冲切法制成90°的弯边时，选材要注意材质不宜太硬，否则易在直角弯折处破裂。应在弯边位置设计工艺切口，防止折角处破裂。

6. 弯曲棱边垂直切割面准则

薄板在切割加工以后，一般还要进一步进行成形加工，比如弯曲。弯曲棱边应垂直于切割面，否则交汇处产生裂纹的危险升高。若因其它限制垂直要求不能满足时，应在切割面和弯曲棱边交汇处设计一个圆角，其半径大于板厚的两倍。

(未完待续)
